Клиновой анкер 6х70

Слово Анкер в переводе с немецкого означает – якорь. Крепежный элемент, который закрепляется в каком-либо несущем основании и удерживает конструкцию. Предназначается анкер клиновой для закрепления металлоконструкций большой массы. Крепления балок, перил, швеллеров, основных несущих конструкций, кабельных трасс, перильных ограждений, несущих консолей. К основанию, выполненному из: бетона, полнотелого кирпича, природного камня. Также применяется при изготовлении дополнительных конструкций при строительстве тоннелей и мостов.

Применяется методом сквозного монтажа. Как без предварительного крепления детали на анкер, так и с креплением. Клиновый анкер 6 на 70 занимает первое место по прочности среди анкеров. Имеет высокую устойчивость к воздействию на вырыв и на срез.

Особенности анкерной конструкции:

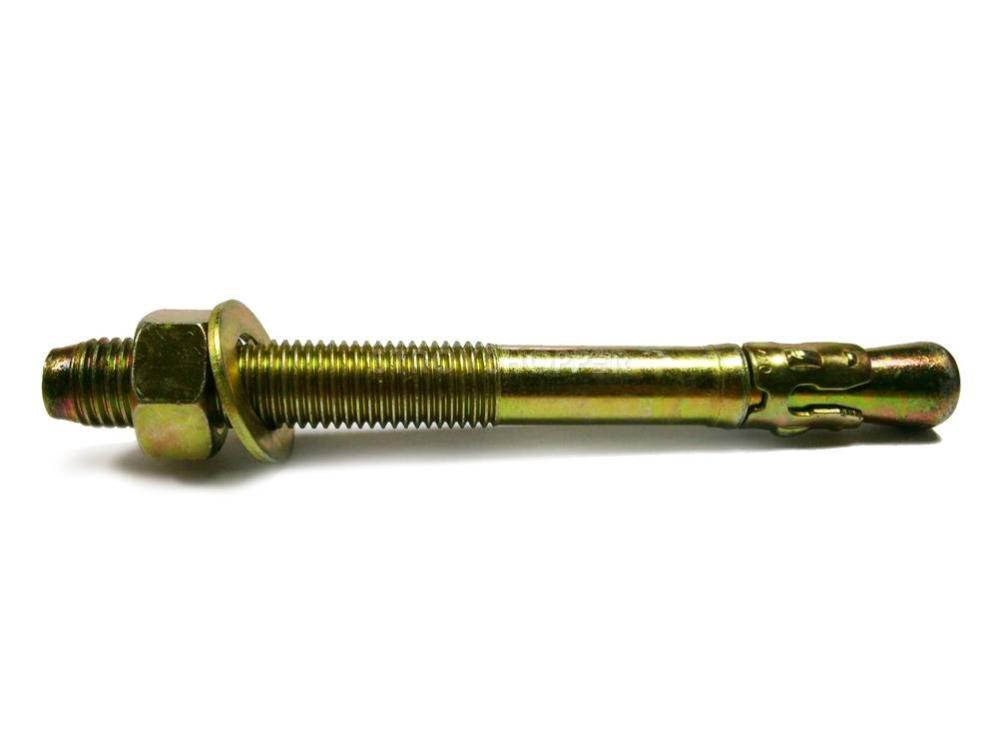

Анкер клиновой 6-70 изготовлен в форме резьбовой шпильки с хвостовиком конического вида на конце. Короткой наружной оболочкой (гильзой) опоясывающей хвостовик анкера, шайбы и гайки.

Принципиальная схема работы:

При завинчивании гайки происходит передвижение шпильки по направлению продольной оси в сторону гайки, хвостовик шпильки во время этого начинает распирать наружную оболочку в отверстии. Специальные упоры, выступающие по периметру гильзы, удерживают ее от проворачивания в отверстии. Анкер болт клиновой закрепляется в материале фундаментной основы за счет трех главных принципов:

Трения – это нагрузка воспринимающаяся анкером, передающаяся на материал основания за счет трения его о данную основу. Для этого нужно наличие распирающей силы. Такая сила создается за счет распора металлической гильзы.

Упора – нагрузки получаемой анкером, которая компенсируется внутренними сопротивлениями металла.

Замоноличиванием (склеиванием) – это нагрузки, которые восполняются касательными напряжениями в месте контакта тела анкера и материала основы.

Анкер клиновой с гайкой крепится следующим образом. В базовом основании (бетоне, полнотелом кирпиче, естественном камне), сверлится отверстие, затем молотком забивается анкер и затягивается гайкой.

Анкер клиновой купить сегодня труда не составит. В нашем интернет - магазине вы всегда сможете выбрать анкер клиновой, цена которого вас удовлетворит.
